Bauteiloptimierung: Viele Vorteile der additiven Fertigung
Die Bauteiloptimierung gehört zu unserem Tagesgeschäft und erfolgt mittels CAD-Konstruktion. Gemeinsam holen wir mehr für Ihr Bauteil heraus und liefern Ihnen das optimale Ergebnis!
Im industriellen 3D-Druck sind auch nachträgliche Bauteiloptimierungen rasch und unkompliziert durchführbar und mit überschaubaren Mehrkosten verbunden!
Wirtschaftliche Alternative zur konventionellen Fertigung: Sie profitieren doppelt
Im Rahmen der konventionellen Fertigung ist die Bauteiloptimierung mit einem relativ großen Aufwand verbunden. Die Produktionsanlage muss modifiziert werden, zudem benötigt man wieder komplexe Werkzeuge. Im Ergebnis fallen mehr Kosten an. Bei der Bauteiloptimierung mittels additiver Fertigung profitieren Sie gleich doppelt:
Die Bauteile können unkompliziert mittels CAD-Konstruktion optimiert werden und anders als bei der konventionellen Fertigung sind weniger Einzelbauteile nötig. Das erspart Ihnen einen umfassenden Planungs- und Montageaufwand. Im Ergebnis wird die Bauteiloptimierung kostengünstiger.
Die additiv gefertigten Bauteile sind leichter, innovativer und funktionaler. Zudem können Sie mehr Funktionen integrieren.

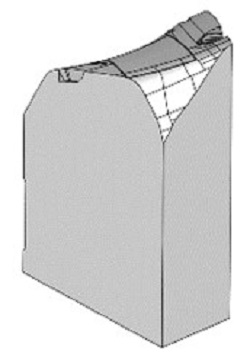

Konturstück 1 Original

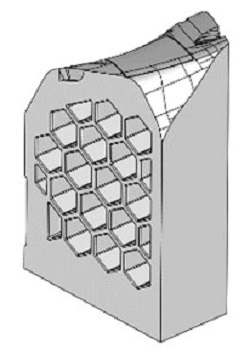

Konturstück 1 optimiert
Topologieoptimierung mittels CAD-Konstruktion
Eine Aufgabe der CAD-Konstruktion ist die reine Planung Ihres Produkts. Wenn Sie z. B. einen Prototyp für eine Grillschale entwerfen, genügt es, diese im System anzulegen und einen CAD-Datensatz zu generieren. Gerade bei komplexen Bauteilen gilt es aber, zahlreiche Funktionalitäten zu berücksichtigen. „Nur“ eine Schablone herzustellen genügt dann nicht.
Anhand von Computersimulationen berechnen wir, welche Eigenschaften Ihr künftiges Bauteil idealerweise aufweisen muss. Maßgeblich dafür ist die spätere Verwendung, verbunden mit der Frage, welche Kräfte auf das Teil einwirken. Anhand der Daten berechnet der Computer
* welche Form Ihrem Bauteil die größte Stabilisierung verleiht,
* wie sich das beste Ergebnis bei möglichst geringem Materialverbrach und Gewicht erzielen lässt,
* mit welcher Konstruktion der beste Kompromiss aus Stabilität, Leichtigkeit und flexibler Anwendungsmöglichkeit erzielt wird.

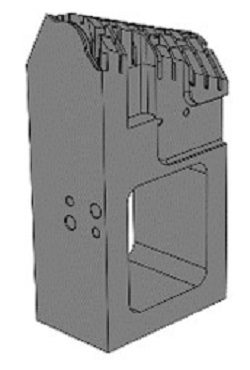

Konturstück 2 Original

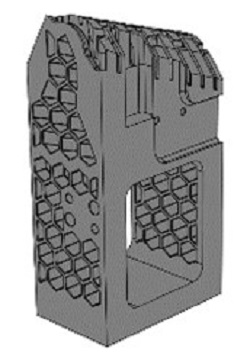

Konturstück 2 optimiert
Ein konkretes Anwendungsbeispiel: Die Spreizklappe von apc-tec
Ein besonders gutes Beispiel für die Komplexität von Bauteilen ist unsere Spreizklappe.

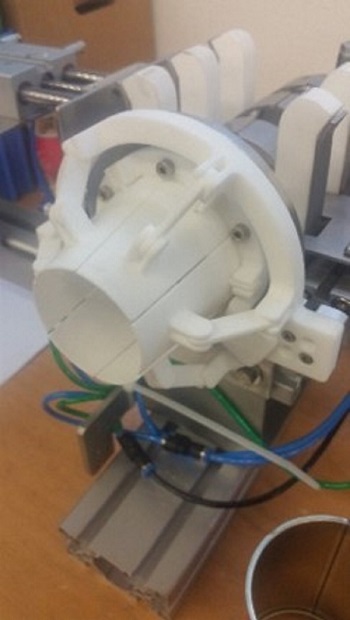

Testaufbau Spreizklappe

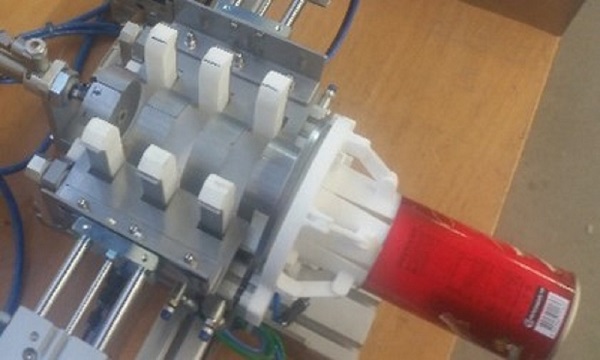

Funktion Spreizklappe Praxis
Das gesamte Teil wurde in einem einzigen Druckvorgang produziert. Anhand dieses Beispiels seien noch einmal die Vorteile einer Bauteiloptimierung und Bauteilfertigung mittels additiver Fertigung zusammengefasst.
Die additive Fertigung der Spreizklappe
* erforderte trotzt der Komplexität keine weiteren Einzelteile,
* konnte ohne zusätzlichen Montageaufwand durchgeführt werden,
* basiert auf einer zuvor erzeugten CAD-Konstruktion, sodass weder Spritzgussformen noch umfassende Werkzeuge benötigt wurden.
Profitieren auch Sie von der Bauteiloptimierung von apc-tec!
